A CausalGap szoftver a hálozati rajzok készítésekor (TDM), az ehhez szükséges adatok lekérdezését, az eredmények feldolgozását, valamint az ábra rajzolását, a konfigurációs és szomszédossági adatokból, valós időben hajtja végre.
A TDM modul rugalmasságot kínál a referencia eszköz kiválasztása terén, amely nézőpontjából végrehajtódik a rajzolás. Ez megtörténhet eszköznév, DNS név vagy IP cím alapján.
Az átláthatóság érdekében az ábrázolás előre definiált terjedelmekben történik. Ezek a terjedelmek, ún. range-ek 1-20-ig terjednek, a range számértéke egyenlő az aktuális ábrán megjeleníthető eszközök maximális számával.
Az egyes terjedelem különlegessége, hogy a topológiai ábrán látható a kiválasztott eszköz minden portja, az aktív kapcsolatban lévő interfészek és a nem használtak egyaránt.
A hálózati rajzok túlzsúfoltságát elkerülendő, a nagyobb terjedelmek esetében csak a szomszédosságokat tükröző portokat tüntetjük fel.
A kettes terjedelemtől kezdve a program interaktív és együttműködést kér a felhasználótól vagyis ha szükséges, kérdést tesz fel annak érdekében, hogy a felhasználó bizonyossággal kiválaszthassa, mely szomszédos eszközök kerüljenek felrajzolásra a referencia ponthoz képest abban az esetben, ha ugyanannyi vagy több szomszédossági viszonyra talált a lekérdezés, mint az aktuálisan kiválasztott terjedelem.

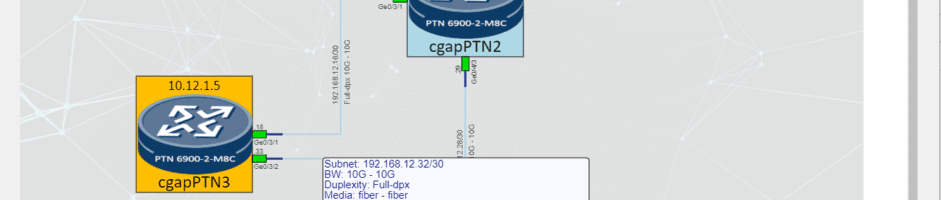

A Fizikai struktúra modul paraméterek széles körű csoportjának megjelenítését kínálja:
- Port ID
- IP címek
- Interfész leíró mezők (descriptions)
- VLAN
- Duplexitás
- Sávszélesség
- Média típusa (elektromos vagy optikai)
- Interfész kihasználtság
Az egér mozgatásával hasznos felugró ablakok tartalmaznak további részleteket.
A fizikai struktúra modul a közvetlen fizikai kapcsolatokra alapozza az aktuális topológia felépítését.
A többi struktúramodul pedig routing adatokra, valamint egyéb protokollok szerinti viszonylatokra.
A diagramok lementhetőek PDF formátumban amelyek listaszerűen is tartalmazzák az érintett interfészeket.
